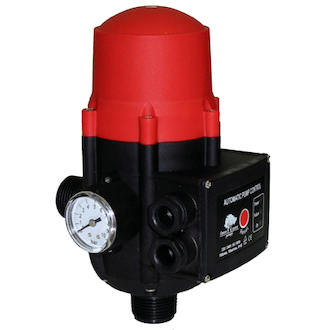

Kopro BRIO SK-13 tlaková řídící jednotka

Řídící jednotka (Presscontrol) pro odstředivá čerpadla 1f / 230V, nastavitelný zapínací tlak 1,5 až 3 bary. Max. příkon čerpadla 1,5 kW. Bez kabelů.

• ovládání chodu čerpadel na 230 V, kdy je požadován stálý tlak bez kolísání
• automatické zalévání (nedochází ke změně dostřiku postřikovačů)
• pouze pro odstředivá čerpadla - ponorná i samonasávací
• ochrana proti chodu na sucho
• sací potrubí čerpadla musí být vybaveno zpětnou klapkou

  Popis činnosti
  K zapnutí čerpadla dojde při poklesu tlaku po zahájení odběru vody. Čerpadlo běží (nespíná a nevypíná) a čerpá kapalinu s konstantním tlakem, který závisí na jeho parametrech (odpovídá charakteristice použitého čerpadla). Po ukončení odběru vody postupně stoupá v systému tlak a objem vody protékající ovládací jednotkou se postupně zmenšuje. Dosáhne-li čerpadlo svého výkonnostního maxima (max. dopravní výšky), přestane voda proudit a jednotka čerpadlo vypne. Této vlastnosti se využívá při ochraně čerpadla proti chodu na sucho, při kterém ovládací jednotkou neproudí voda a čerpadlo je proto po cca 10 sekundách automaticky vypnuto. Uvedení čerpadla do provozu je možné po ručním restartování tlačítkem na ovládacím panelu.

  Technické informace
  Nejdůležitější údaje jsou uvedeny na kartě Technické parametry.
  Zapínací tlak je nastavitelný v rozmezí 0,15 až 0,3 MPa. Tlak na výstupu z čerpadla po jeho vypnutí může být max. 1 MPa (10 barů) a odpovídá max. dopravní výšce čerpadla (10 m = 1 bar = 0,1 MPa). Max. tlak v odběrném místě má hodnotu rozdílu mezi max. dopravní výškou čerpadla a dopravní výšky mezi čerpadlem a odběrným místem.
  Připojovací rozměr: G 1" (vnější závit)
  Max. spínací proud 10 A
  Max. teplota vody 35 °C
  Součástí dodávky není kabel

• Návod k obsluze
