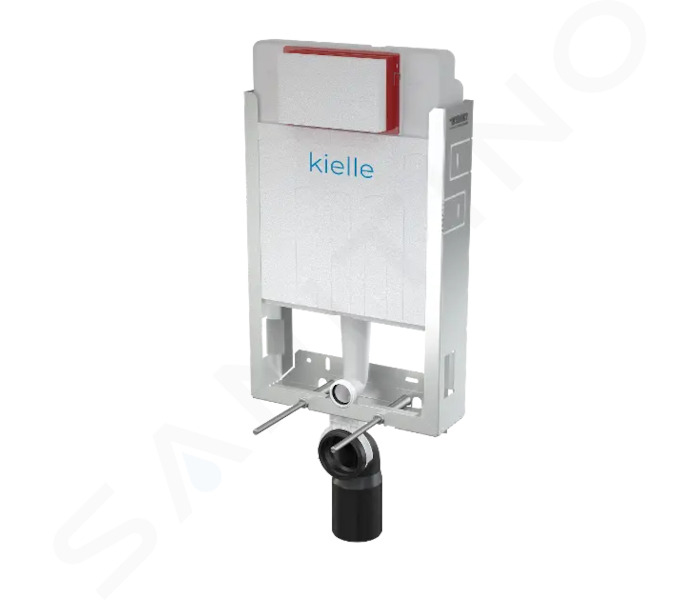

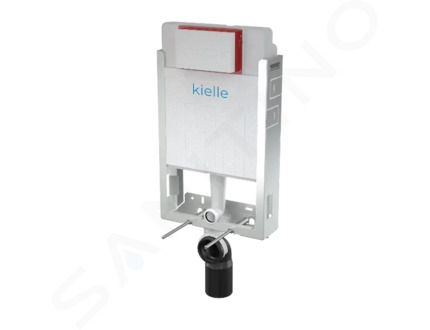

kielle Genesis - Předstěnový instalační systém pro závěsné WC, pro zazdívání 70005150

Předstěnový instalační modul pro závěsné WC, pro zazdívání

• Pro závěsné WC
• Pro zazdění a obezdění k nosné stěně – mokrý proces
• Pro montáž závěsného WC s připojovací roztečí 180 mm
• Vhodný pro rekonstrukce

Vlastnosti

• Držák odpadu
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky kielle
• Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Materiál nosné konzoly: pozinkovaný kov

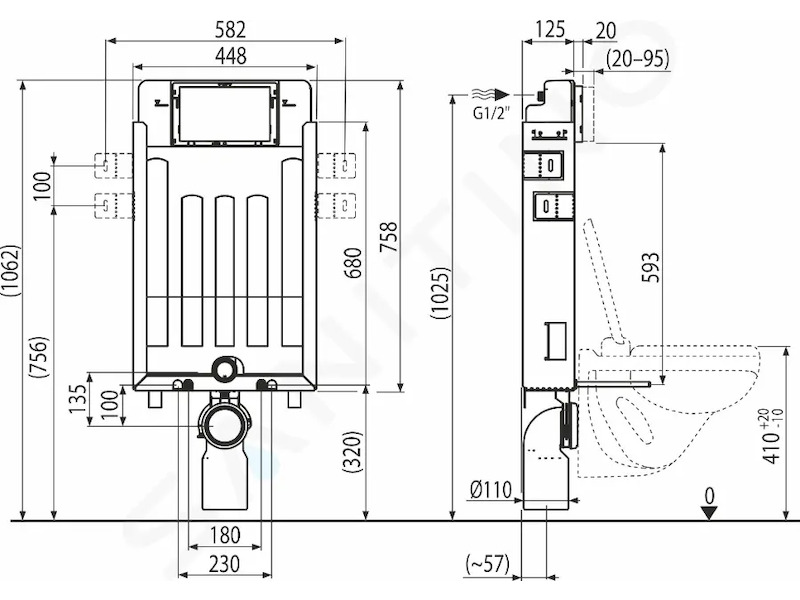

• Montážní výška 1062 mm
• Možnost vestavby oddáleného nebo senzorového splachování
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Pozinkovaná nostná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
• Přívod vody zezadu
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Stavební hloubka 125 mm
• Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
• Vyjmutelný díl polystyrenu pro snadný přístup při instalaci

Technické parametry

• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Hygienická rezerva 3 l
• Malé spláchnutí 2,5 - 3,5 l
• Velké spláchnutí 6 -9 l
• Objem vody v nádržce 9 l
• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Standardní nastavení malého spláchnutí 3 l
• Standardní nastavení velkého spláchnutí 6 l
• Zátěžová zkouška 400 kg

Rozsah dodávky

• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Koleno odpadu HT 90/110 polyethylen, PE-HD
• Nádrž s napouštěcí a vypouštěcí armaturou
• Pozinkovaný rám včetně nosné konstrukce
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka

• Model: Genesis
• Typ montáže: pro zabudování do zdi
