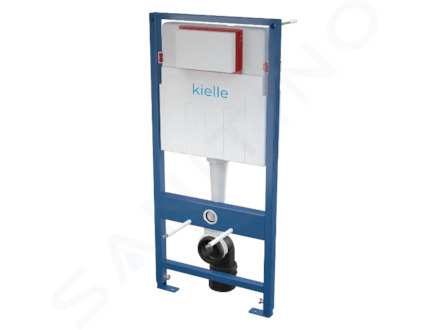

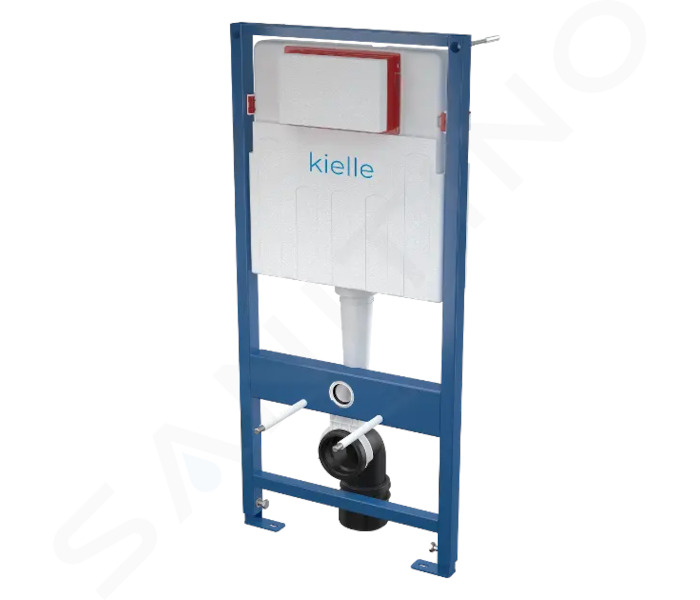

kielle Genesis - Předstěnový instalační systém pro závěsné WC 70005550

Předstěnový instalační modul pro závěsné WC

• Pro závěsné WC
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro tlouštku podlah 0–200 mm
• Pro montáž závěsného WC s připojovací roztečí 180 mm

Vlastnosti

• Držák odpadu
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky značky kielle
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Možnost vestavby oddáleného nebo senzorového splachování
• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Přívod vody zezadu
• Rohový ventil s možností napojení na potrubní systém Mepla

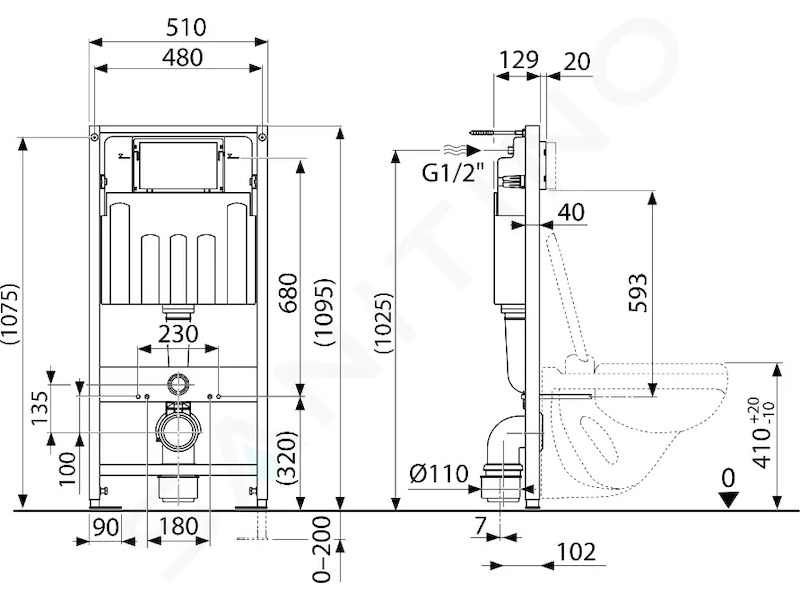

• Stavební hloubka 125 mm
• Viditelné označení nivelace na nádržce
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov

Technické parametry

• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Hygienická rezerva 3 l
• Malé spláchnutí 2,5 – 3,5 l
• Velké spláchnutí 6 - 9 l
• Objem vody v nádržce 9 l
• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Standardní nastavení malého spláchnutí 3 l
• Standardní nastavení velkého spláchnutí 6 l
• Zátěžová zkouška 400 kg

Rozsah dodávky

• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Kombi šroub M10 x 180 2 ks
• Nádrž s napouštěcí a vypouštěcí armaturou
• Polystyrenový kryt servisního otvoru
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Samonosný rám
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem 1/2"–3/8"
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka

• Model: Genesis
• Typ montáže: pro zabudování do lehkých příček
