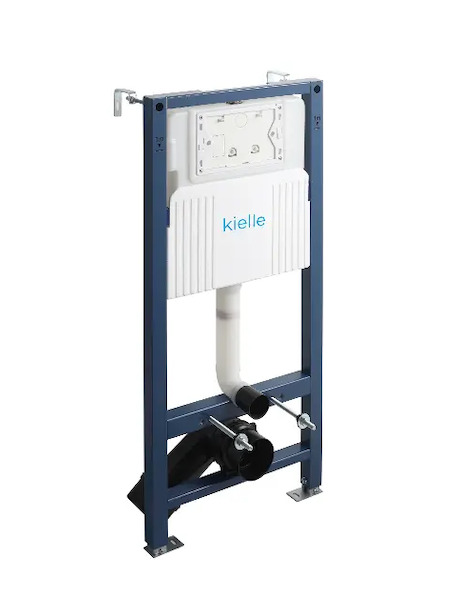

kielle Genesis New - Předstěnový instalační systém pro závěsné WC 70028550

Předstěnový instalační modul pro závěsné WC

• Pro závěsné WC
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro tloušťku podlah 0–200 mm
• Pro montáž závěsného WC s připojovací roztečí 180 mm

Vlastnosti

• Držák odpadu
• Duální splachování nezávisle nastavitelné
• Kompatibilní se všemi ovládacími tlačítky kielle Gemini New
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Přívod vody zezadu

Technické parametry

• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Malé spláchnutí 2,8 - 4 l
• Velké spláchnutí 4,5 - 7 l
• Objem vody v nádržce 7,5 l
• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Standardní nastavení malého spláchnutí 3 l
• Standardní nastavení velkého spláchnutí 6 l
• Zátěžová zkouška 400 kg

Rozsah dodávky

• Fixační set pro uchycení WC mísy
• Fixační set
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Nádrž s napouštěcí a vypouštěcí armaturou
• Kryt servisního otvoru
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Samonosný rám
• Šroubení pro připojení vody s integrovaným rohovým ventilem
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Tlumící podložka
