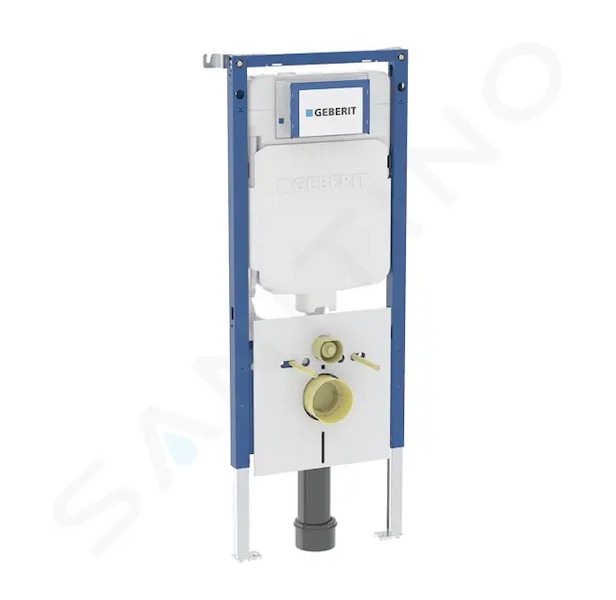

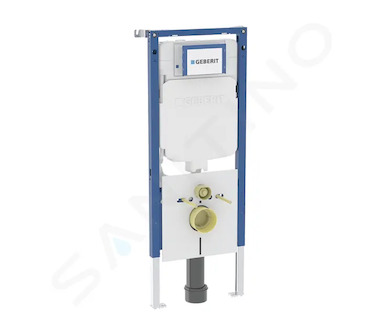

Geberit Duofix - Předstěnová instalace pro závěsné WC, výška 1,14 m 111.794.00.2

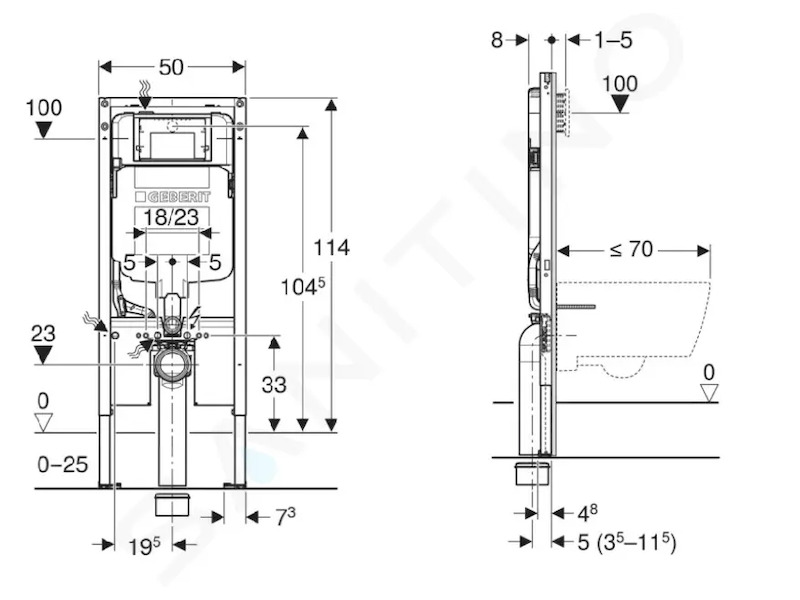

Montážní prvek Duofix pro závěsné WC s nádržkou do stěny Sigma 8 cm, stavební výška 114 cm

Účel použití

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• K montáži do dělicích stěn vysokých na výšku místnosti
• Pro tloušťky podlahy 0–25 cm
• Pro závěsná WC

Vlastnosti

• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
• S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• Alternativní montážní poloha pro nástěnné kotvy
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 80 mm
• Přerušený příčný nosník umožňuje hloubkovou polohu v přední rovině pro vertikální výstupní koleno
• Připojovací koleno prodloužené, k napojení v podlaze
• Splachovací nádržka pod omítku Geberit Sigma 8 cm, s izolací proti orosování
• Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody nahoře vlevo
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
• S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
• Upevnění pro přípojku elektřiny

Technické informace

• Rozsah hydraulického tlaku 0,01-1,0 MPa
• Maximální provozní teplota vody 25 ° C
• Množství splachování vody - výrobní nastavení 6 a 3 l
• Rozsah nastavení velkého splachování 4,5 / 6 / 7,5 l
• Rozsah nastavení malého splachování 3/4 l

Rozsah dodávky

• Přívod vody R 1/2, vhodný pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 kotvící prvky
• Souprava pro připojení WC, Ø 90 mm
• Připojovací koleno 90° z PE-HD, Ø 90 mm
• Přechodka, PE-HD, Ø 90/110 mm
• Souprava pro tlumení hluku
• Upevňovací a ochranný materiál

Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
