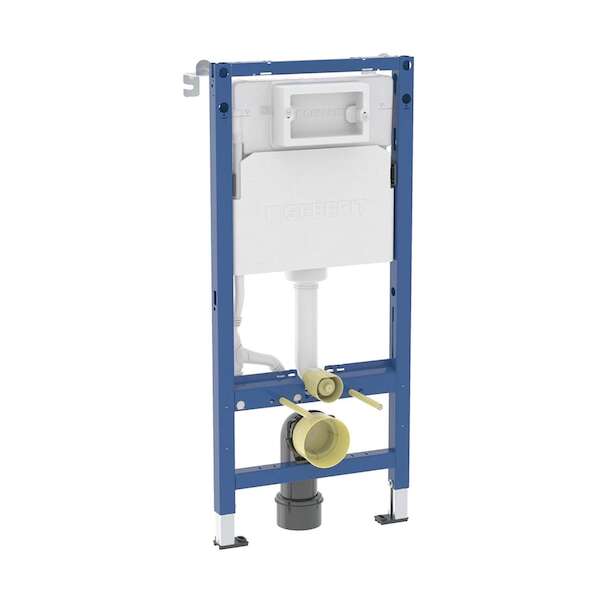

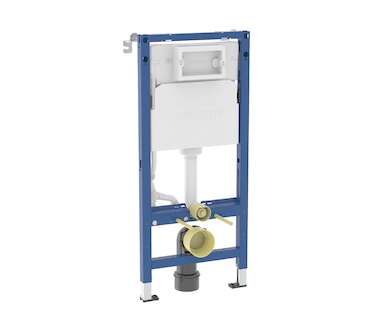

Geberit Duofix - Předstěnová instalace pro závěsné WC, výška 1,12 m 458.103.00.2

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Delta 12 cm

Účel použití

• pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
• pro tloušťku podlahy 0 - 20 cm
• pro ovládání zepředu
• pro ovládání pomocí Geberit ovládacích tlačítek Delta
• pro připojení Geberit AquaClean
• nevhodný pro zabetonování

Vlastnosti

• geberit Delta splachovací nádržka pod omítku 12 cm (UP100), ovládání zepředu
• samonosný rám s nanesenou práškovou barvou
• rám pro nástěnné WC s připojovacími rozměry dle EN 33 a přesahem do 62 cm
• alternativní montážní poloha pro nástěnné kotvy
• podpěry pozinkované
• hloubka základní desky vhodná pro instalaci do U-profilů UW 50
• připojovací koleno lze namontovat bez použití nářadí
• splachovací nádržka pod omítku izolovaná proti orosování
• pro 1-činné, 2 -činné nebo Start/Stop splachování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• přípojka vody vzadu nebo nahoře uprostřed
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické informace

• tlak při průtoku: 10-1000 kPa
• maximální teplota vody: 25 °C
• splachovací množství, nastavení ve výrobě: 6 a 3 l
• velké splachovací množství, rozsah nastavení: 4 / 4.5 / 6 / 7.5 l
• malé splachovací množství, rozsah nastavení: 2-4 l
• výpočtový průtok: 0.09 l/s
• minimální přetlak pro výpočtový průtok: 10 kPa

Rozsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• připojovací souprava pro WC, Ø 90 mm
• připojovací koleno 90° z PE-HD, Ø 90 mm
• přechodka z PE-HD, Ø 90 / 110 mm
• 2x distanční šrouby
• 2x nástěnné kotvy
• upevňovací materiál
