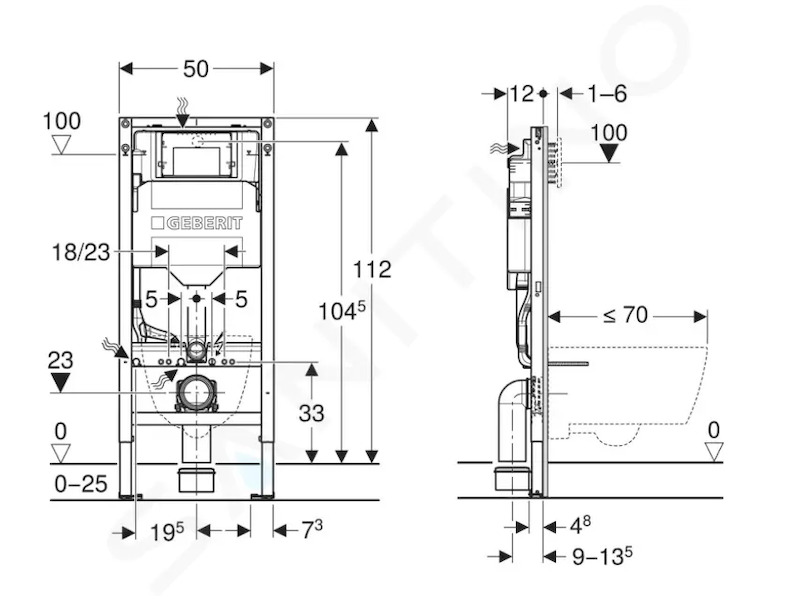

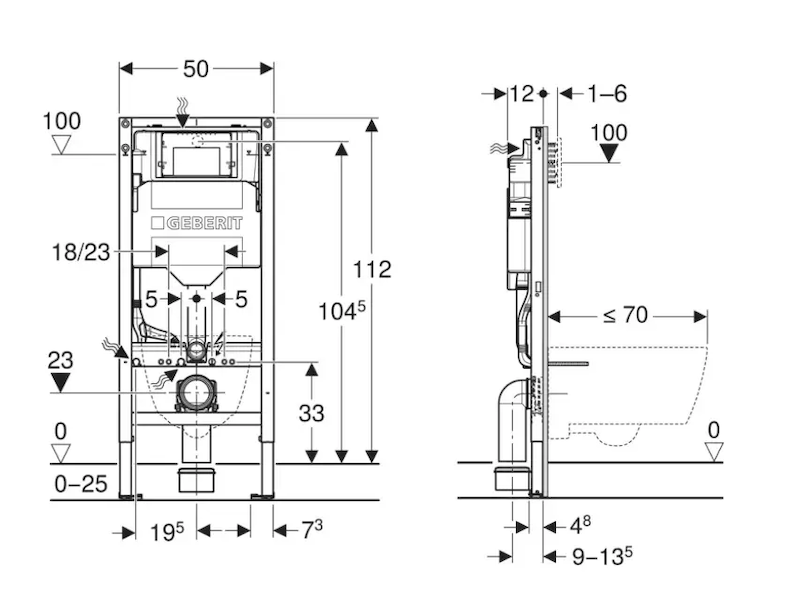

Geberit Duofix - Předstěnová instalace pro závěsné WC, výška 1,12 m 111.300.00.6

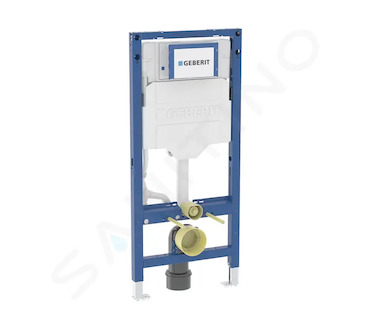

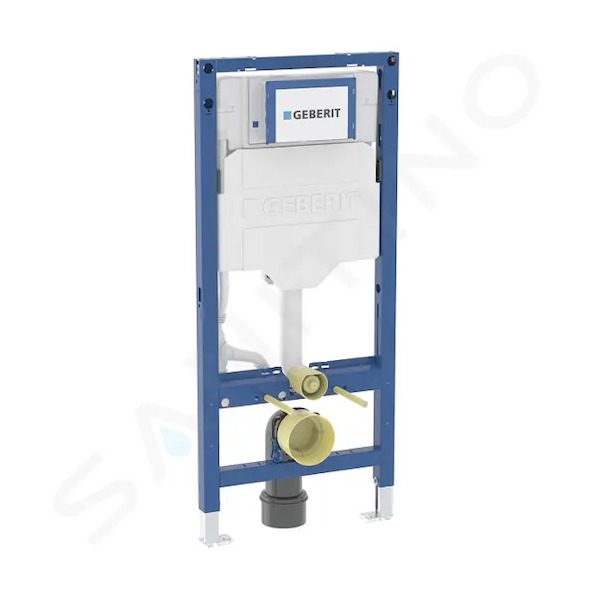

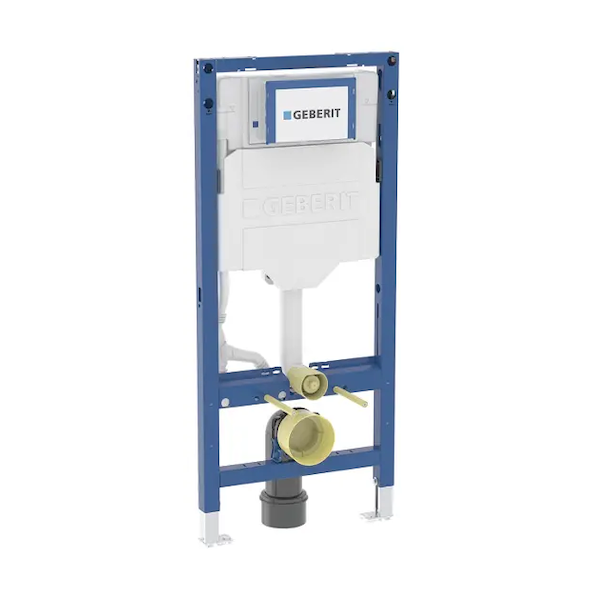

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm

Účel použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• pro závěsná WC s připojovacími rozměry podle EN 33 a přesahem do 70 cm
• pro 1-činné, 2 -činné nebo Start/Stop splachování
• pro tloušťky podlahy 0–25 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované
• podpěry s protiskluzovou úpravou
• patní desky otočné, vhodné pro montáž do U-profilů UW 50 a UW 75
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• splachovací nádržka pod omítku izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické údaje

• tlak při průtoku: 10-1000 kPa
• maximální teplota vody: 25 °C
• splachovací množství, nastavení ve výrobě: 6 a 3 l
• velké splachovací množství, rozsah nastavení: 4 / 4.5 / 6 / 7.5 l
• malé splachovací množství, rozsah nastavení: 2-4 l
• výpočtový průtok: 0.09 l/s
• minimální přetlak pro výpočtový průtok: 10 kPa

Obsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• připojovací souprava pro WC, Ø 90 mm
• připojovací koleno 90° z PE-HD, Ø 90 mm
• přechodka z PE-HD, Ø 90 / 110 mm
• upevňovací materiál

Stavební souprava pro předstěnovou montáž není součástí balení.
