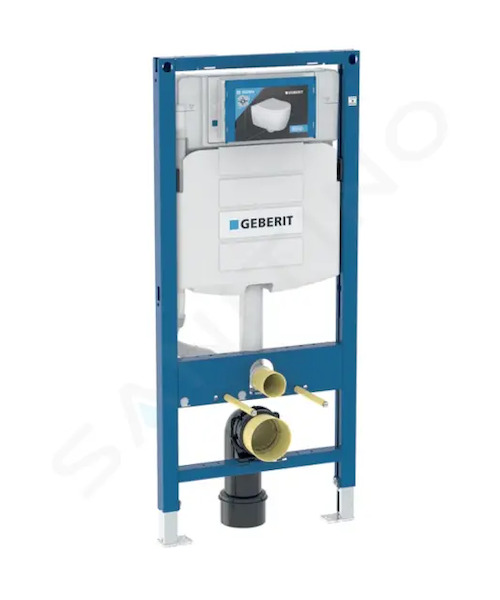

Geberit Duofix - Předstěnová instalace pro závěsné WC, se splachovací nádržkou Sigma 12 cm, výška 1,12 m 111.598.00.5

Montážní prvek Geberit Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s vyložením do 62 cm
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro tloušťky podlahy 0–20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované, s protiskluzovou úpravou
• podpěry nastavitelné 0–20 cm
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• odhlučněné upevnění připojovacího kolena
• splachovací nádržka pod omítku s ovládáním zepředu, s izolací proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• s trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• upevnění pro přípojku elektřiny
• možnost montáže Power & Connect boxu

Technické údaje

• tlak při průtoku 10-1000 kPa
• maximální teplota vody 25 °C
• splachovací množství, nastavení ve výrobě 4 a 2 l
• velké splachovací množství, rozsah nastavení 4 / 4.5 / 6 / 7.5 l
• malé splachovací množství, rozsah nastavení 2-4 l
• výpočtový průtok 0.11 l/s
• minimální přetlak pro výpočtový průtok 50 kPa

Obsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• připojovací souprava pro WC, Ø 90 mm
• připojovací koleno 90° z PE-HD, Ø 90 mm
• přechodka z PE-HD, Ø 90 / 110 mm
• 2 závitové tyče M12
• upevňovací materiál
