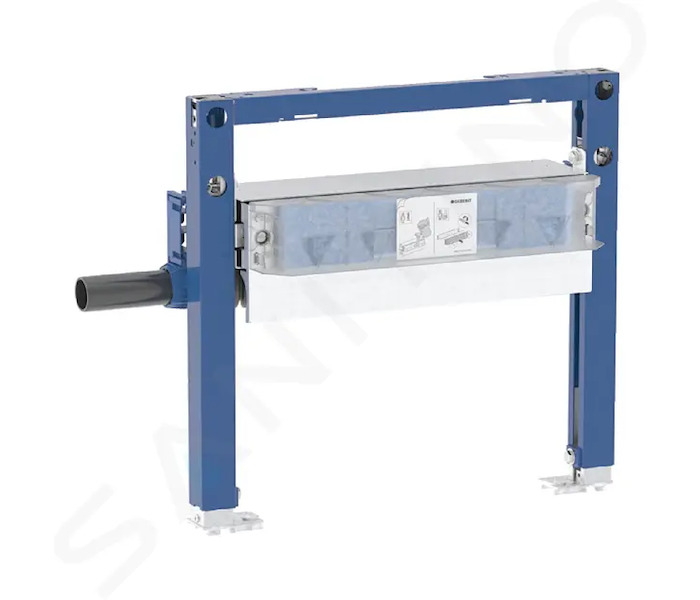

Geberit Duofix - Předstěnová instalace pro sprchu, výška 50 cm, s odtokem ve stěně 111.593.00.2

Instalační prvek pro sprchu, s odtokem ve stěně

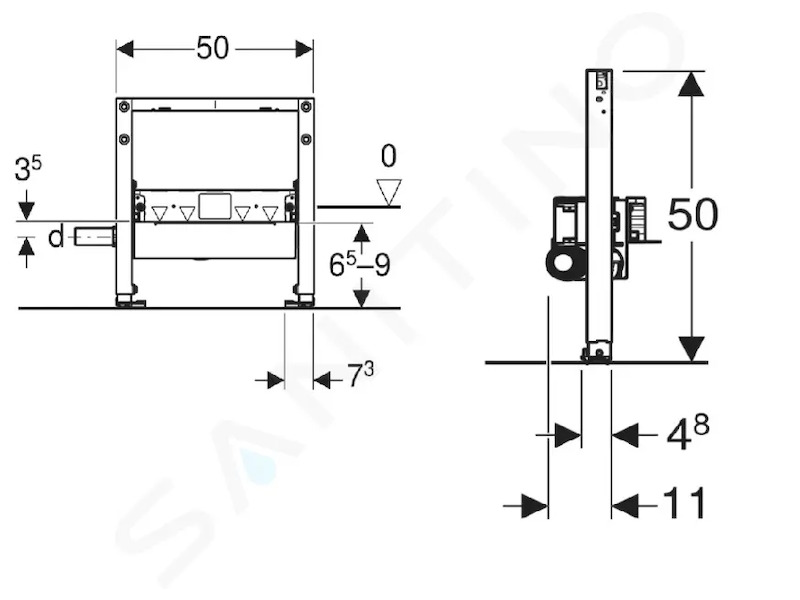

• stavební výška: 50 cm (H)
• rozměry: DN40, d = Ø 40 mm, B = 50 cm, T = 11 cm
• pro výšku mazaniny u vtoku: 65–90 mm

Účel použití

• pro kovové a dřevěné sloupkové stěny
• pro systémové stěny Geberit Duofix
• k montáži do čelních stěn vysokých na výšku místnosti
• pro domovní koupelny
• k montáži při velmi malé tloušťce podlahy
• k odvodnění sprch v úrovni podlahy
• pro výšku mazaniny ≥ 65 mm u vtoku
• pro sdružené izolace
• k zachycení odpadní vody jedné samostatné sprchové hlavice

Vlastnosti

• výška vodního uzávěru jen 30 mm se liší od požadavků normy EN 1253
• samonosný rám s nanesenou práškovou barvou
• rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
• podpěry s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
• nastavitelná výška vtoku zápachové uzávěrky
• tloušťka opláštění 10–40 mm
• určeno pro tloušťky obkladu na podlahu 2–26 mm
• určeno pro tloušťky obkladu na podlahu 2–35 mm
• úroveň dotěsnění pro napojení bez pnutí těsnění nastavitelná
• připojení odpadu boční Integrovaná těsnící netkaná textilie
• těsnicí netkaná textilie s obvodovým přesahem 10 cm, pro napojení těsnicích systémů

Technické údaje

• výška vodního uzávěru: 30 mm

Obsah dodávky

• připojovací trubka z PE-HD, Ø 40 mm
• ochranný kryt s integrovaným vtokovým plechem
• upevňovací materiál


Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť.
