Geberit Duofix - Předstěnová instalace pro pisoár, s ovládáním splachování, výška 1,1 až 1,3 m, chrom mat 111.695.46.5

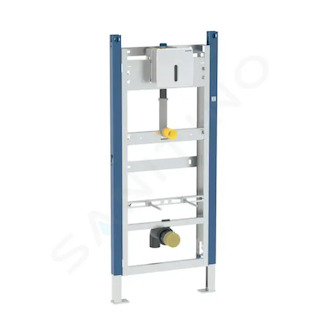

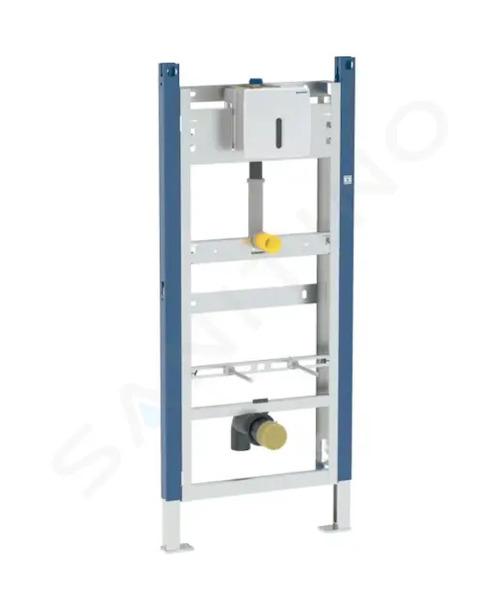

Montážní prvek Geberit Duofix pro pisoár, s ovládáním splachování pisoáru Basic

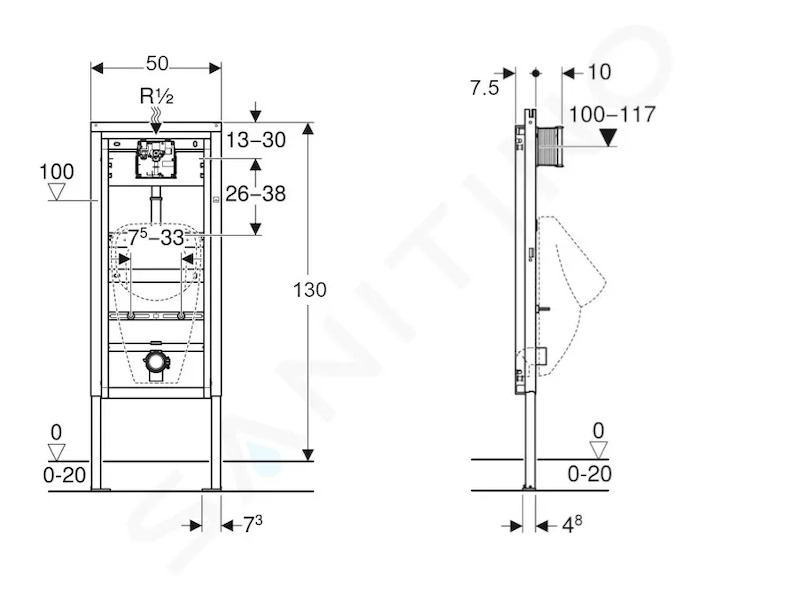

• univerzální, výška 112–130 cm
• design tlačítka: chrom mat
• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži pisoárů
• pro montáž ovládání splachování pisoárů Basic (od roku výroby 2013)
• pro tloušťky podlahy 0–20 cm
• nevhodný pro pisoáry s ostřikovací hlavicí

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• rám nahoře otevřený
• rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
• rám s otvory pro umístění soupravy pro kotvení do stěny Geberit Duofix pro instalační prvky s nahoře otevřeným rámem
• podpěry pozinkované, nastavitelné 0–20 cm
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• upevnění pro přívod Ø 32 mm výškově nastavitelné
• upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• upevnění pisoárů M8, nastavitelná na šířku a výšku

Technické údaje

• průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
• průtok při tlaku 1 bar s omezovačem průtoku 0.18 l/s
• výpočtový průtok 0.22 l/s
• doba proplachování, rozsah nastavení 1-15 s
• doba proplachování, nastavení ve výrobě 7 s
• materiál ocel

Obsah dodávky

• nástěnka R 1/2"
• kryt pro hrubou montáž
• připojovací koleno z PE-HD, Ø 63 / 50 mm
• těsnění Ø 57 / 50 mm
• zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
• připojovací trubka mezi přívodem Ø 32 mm a pisoárem, s těsněním na pisoáru
• souprava pro hrubou montáž pro ovládání splachování pisoárů s uzavíracím ventilem
• souprava pro kompletaci pro ovládání splachování pisoárů Geberit, elektronické
• upevňovací materiál pro pisoár
• 2 závitové tyče M8
• upevňovací materiál
