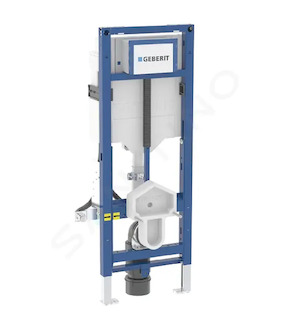

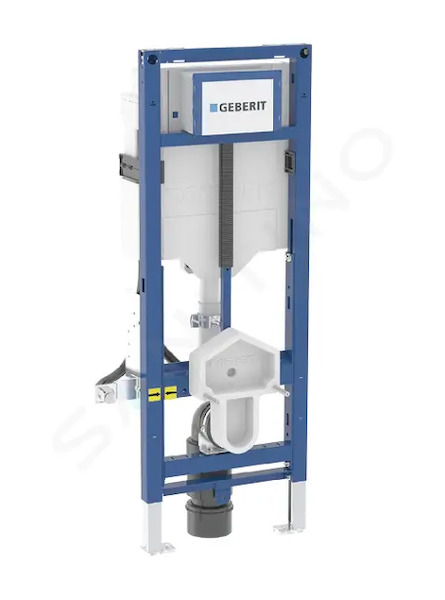

Geberit Duofix - Montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou Sigma 12 cm, bezbariérový 111.396.00.6

Instalační prvek Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm

Účel použití

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• K montáži do dělicích stěn vysokých na výšku místnosti
• Vhodný pro bezbariérové stavby
• Pro tloušťky podlahy 0–25 cm
• Pro závěsná WC se vzdáleností upevnění 18 cm
• Nevhodné pro ovládací tlačítka Sigma60

Vlastnosti

• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
• Redukovaná šířka rámu pro umístění podpěr vedle instalačního prvku
• WC keramika v hotové koupelně dodatečně výškově nastavitelná, 41–49 cm od hotové podlahy
• S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
• Připojovací koleno výsuvné
• Připojovací koleno instalovatelné svisle nebo vodorovně na instalačním prvku
• Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
• Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
• S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean nebo pro připojovací kabel
• Upevnění pro přípojku elektřiny

Technické údaje

• Tlak při průtoku 10–1000 kPa
• Teplota vody max. 25 °C
• Splachovací množství, nastavení ve výrobě 6 / 3 l
• Velké splachovací množství 4 / 4.5 / 6 / 7.5 l
• Malé splachovací množství 2–4 l
• Průtok při tlaku 3 bar 0.16 l/s
• Minimální přetlak 10 kPa
• Výpočtový průtok 0.09 l/s
• Materiál Ocel

Rozsah dodávky

• Přívod vody R 1/2", vhodný pro MasterFix a MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• Připojovací souprava pro WC, Ø 90 mm
• Připojovací koleno 90° z PE-HD, Ø 90 mm
• Přechodka z PE-HD, Ø 90 / 110 mm
• Kryt pro hrubou montáž pro rozsah nastavení splachovacího kolena a připojovacího kolena
• Upevňovací a ochranný materiál
