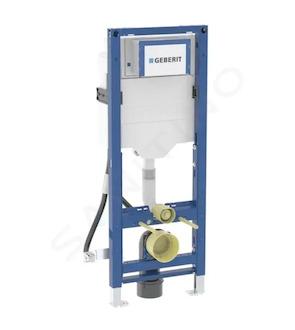

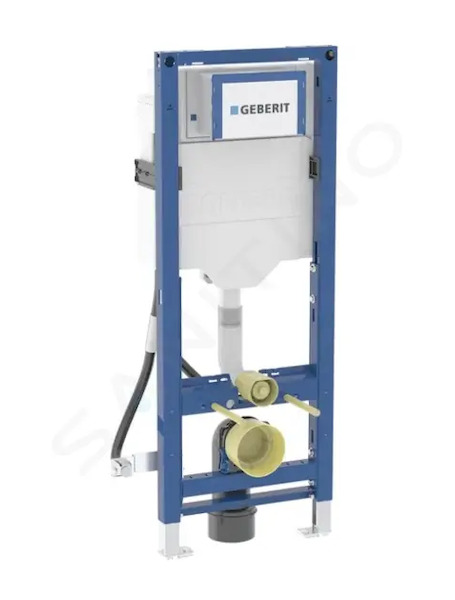

Geberit Duofix - Montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou Sigma 12 cm, bezbariérový 111.350.00.6

Instalační prvek Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm

Účel použití

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• K montáži do dělicích stěn vysokých na výšku místnosti
• Vhodný pro bezbariérové stavby
• Pro tloušťky podlahy 0–25 cm
• Pro závěsná WC

Vlastnosti

• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm

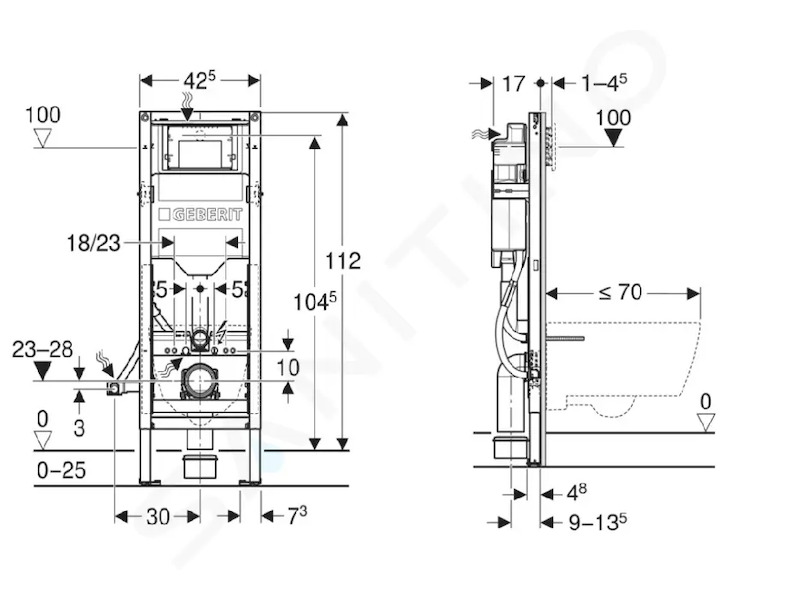

• Montážní výška WC nastavitelná ve fázi hrubé stavby, 41–46 cm
• Redukovaná šířka rámu pro umístění podpěr vedle instalačního prvku
• S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
• Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
• S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean nebo pro připojovací kabel
• Možnost upevnění pro přívod elektřiny a Power & Connect Box

Technické údaje

• Tlak při průtoku: 10-1000 kPa
• Maximální teplota vody: 25 °C
• Splachovací množství: 6 a 3 l (nastavení ve výrobě)
• Velké splachovací množství, rozsah nastavení 4 / 4,5/ 6/ 7,5 l
• Malé splachovací množství, rozsah nastavení: 3-4 l
• Výpočtový průtok: 0.09 l/s
• Minimální přetlak pro výpočtový průtok: 10 kPa

Obsah dodávky

• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• Připojovací souprava pro WC, Ø 90 mm
• Připojovací koleno 90° z PE-HD, Ø 90 mm
• Přechodka z PE-HD, Ø 90 / 110 mm
• Upevňovací a ochranný materiál
• Bez ovládacího tlačítka

Stavební souprava pro předstěnovou montáž není součástí balení, je třeba objednat samostatně
