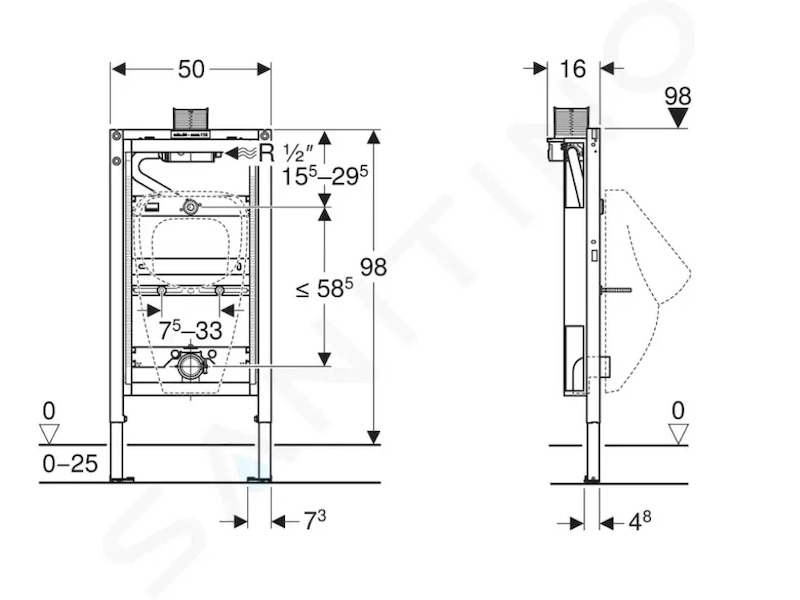

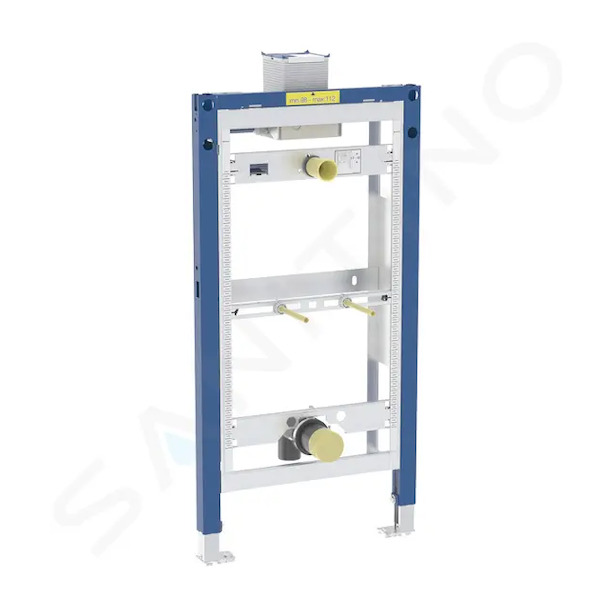

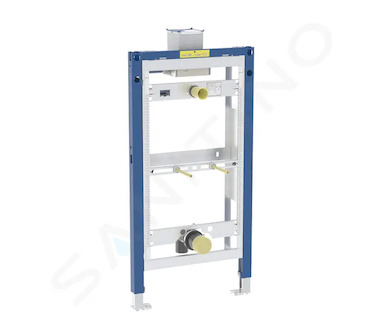

Geberit Duofix - Montážní prvek pro pisoár, 98 cm, univerzální, pro ovládání shora 111.617.00.2

Instalační univerzální prvek Duofix pro pisoár, pro ovládání shora

Účel použití

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do částečně vysokých čelních stěn
• Pro tloušťky podlahy 0–25 cm
• K montáži pneumatických ovládání splachování pisoárů Geberit (od roku výroby 2009)
• K montáži pisoárů

Vlastnosti

• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• Alternativní montážní poloha pro nástěnné kotvy
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
• Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
• Přívod vody vpravo na krabici pod omítku
• Přívod vody vhodný pro MasterFix a MeplaFix
• Nástěnka k montáži bez nářadí
• Předinstalovaný uzavírací ventil s regulací
• Se zabudovanou trubkovou chráničkou k vyplachování potrubí
• Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
• Přívodní hadice ohýbatelná
• Přívodní hadice s vedením k zabránění stojící vodě
• Upevnění pro přívod Ø 32 mm výškově nastavitelné
• Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• Upevnění pisoárů M8, nastavitelná na šířku a výšku
• Příčné nosníky s označením středu, nastavitelné bez nářadí
• Dodatečné upevnění pro pisoár s příslušenstvím možné
• S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí

Technické údaje

• Tlak při průtoku 100–800 kPa
• Zkušební tlak vody max. 1600 kPa
• Zkušební tlak vzduch / inertní plyn max. 300 kPa
• Teplota vody max. 30 °C
• Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
• Průtok při tlaku 1 bar s omezovačem průtoku 0.18 l/s
• Materiál Ocel

Rozsah dodávky

• Nástěnka R 1/2"
• Kryt pro hrubou montáž s víkem
• Připojovací trubka mezi přívodem Ø 32 mm a pisoárem, s těsněním na pisoáru
• Připojovací koleno z PE-HD, Ø 63 / 50 mm
• Těsnění Ø 57 / 50 mm
• Zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním na pisoár
• Upevňovací a ochranný materiál

Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
