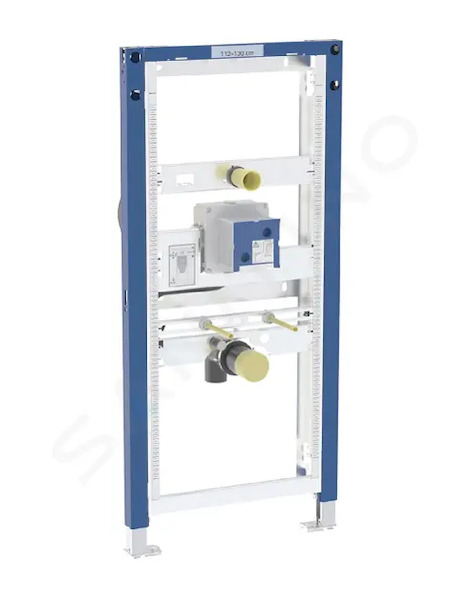

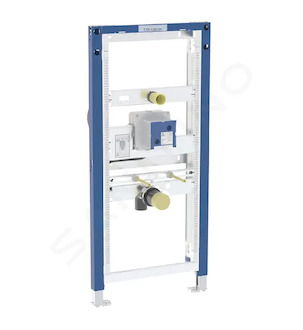

Geberit Duofix - Montážní prvek pro pisoár, 112-130 cm, univerzální, pro skryté ovládání splachování pisoáru 111.689.00.2

Instalační univerzální prvek Duofix pro pisoár, pro skryté ovládání splachování pisoárů Basic

Účel použití

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• K montáži do dělicích stěn vysokých na výšku místnosti
• Pro tloušťky podlahy 0–25 cm
• Pro ovládání splachování pisoárů Geberit se skrytou montáží, odolný proti vandalům
• K montáži pisoárů

Vlastnosti

• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• Alternativní montážní poloha pro nástěnné kotvy
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi

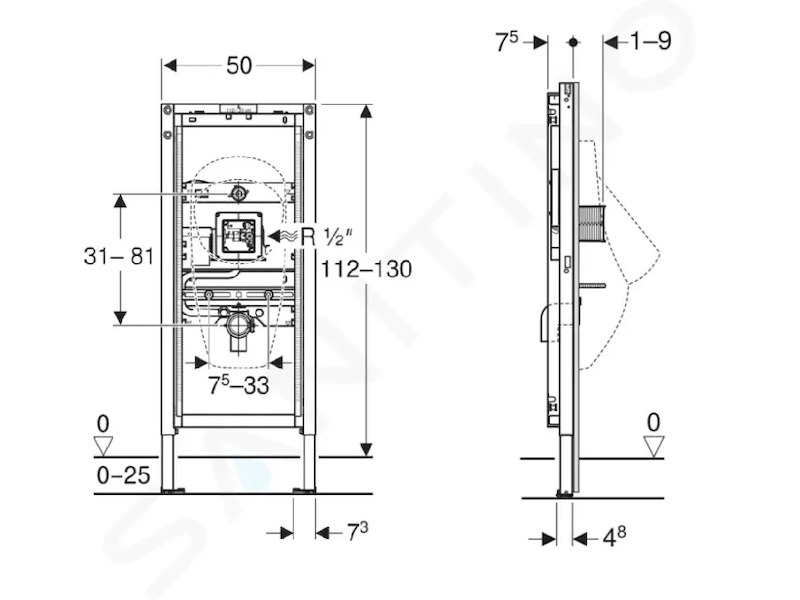

• Výška prvku přizpůsobitelná pisoáru, 112–130 cm
• Univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
• Svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
• Přívod vody vpravo na krabici pod omítku
• Přívod vody vhodný pro MasterFix a MeplaFix
• Nástěnka k montáži bez nářadí
• Předinstalovaný uzavírací ventil s regulací
• Se zabudovanou trubkovou chráničkou k vyplachování potrubí
• Kryt servisního otvoru za pisoárem
• Kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
• Ohýbatelná přívodní hadice s vedením a zabudovaným zpětným ventilem
• Vybaven trubkovou chráničkou pro připojení senzoru k zápachové uzávěrce ovládání splachování pisoárů
• Upevnění pro přívod Ø 32 mm výškově nastavitelné
• Upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• Upevnění pisoárů M8, nastavitelná na šířku a výšku
• Příčné nosníky s označením středu, nastavitelné bez nářadí
• Dodatečné upevnění pro pisoár s příslušenstvím možné
• S příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí

Technické údaje

• Tlak při průtoku 100–800 kPa
• Zkušební tlak vody max. 1600 kPa
• Zkušební tlak vzduch / inertní plyn max.300 kPa
• Teplota vody max. 30 °C
• Průtok při tlaku 1 bar bez omezovače průtoku 0.3 l/s
• Průtok při tlaku 1 bar s omezovačem průtoku 0.24 l/s
• Materiál Ocel

Rozsah dodávky

• Nástěnka R 1/2"
• Kryt pro hrubou montáž s víkem
• Připojovací koleno z PE-HD, Ø 50 / 63 mm
• Upevňovací a ochranný materiál

Stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
